Butelie de egalizare ECOTECH CQ002

Name: Butelie de egalizare ECOTECH CQ002
Brand: THIC
SKU: 9013
Price: 861.52 RON
Availability: InStock

861,52 RON

Numar circuite iesire: 4

Diametru intrare (inch): 2

Diametru iesire (inch): 1

Debit (m3/h): 8.5

Temperatura ( °C ): 90

Presiune (bari): 10

In stoc

Limita stoc

Adauga in cos

Cod Produs: 9013 Ai nevoie de ajutor? 0728089787 / 0728089780

Adauga la Favorite

Descriere
Caracteristici
Review-uri (0)

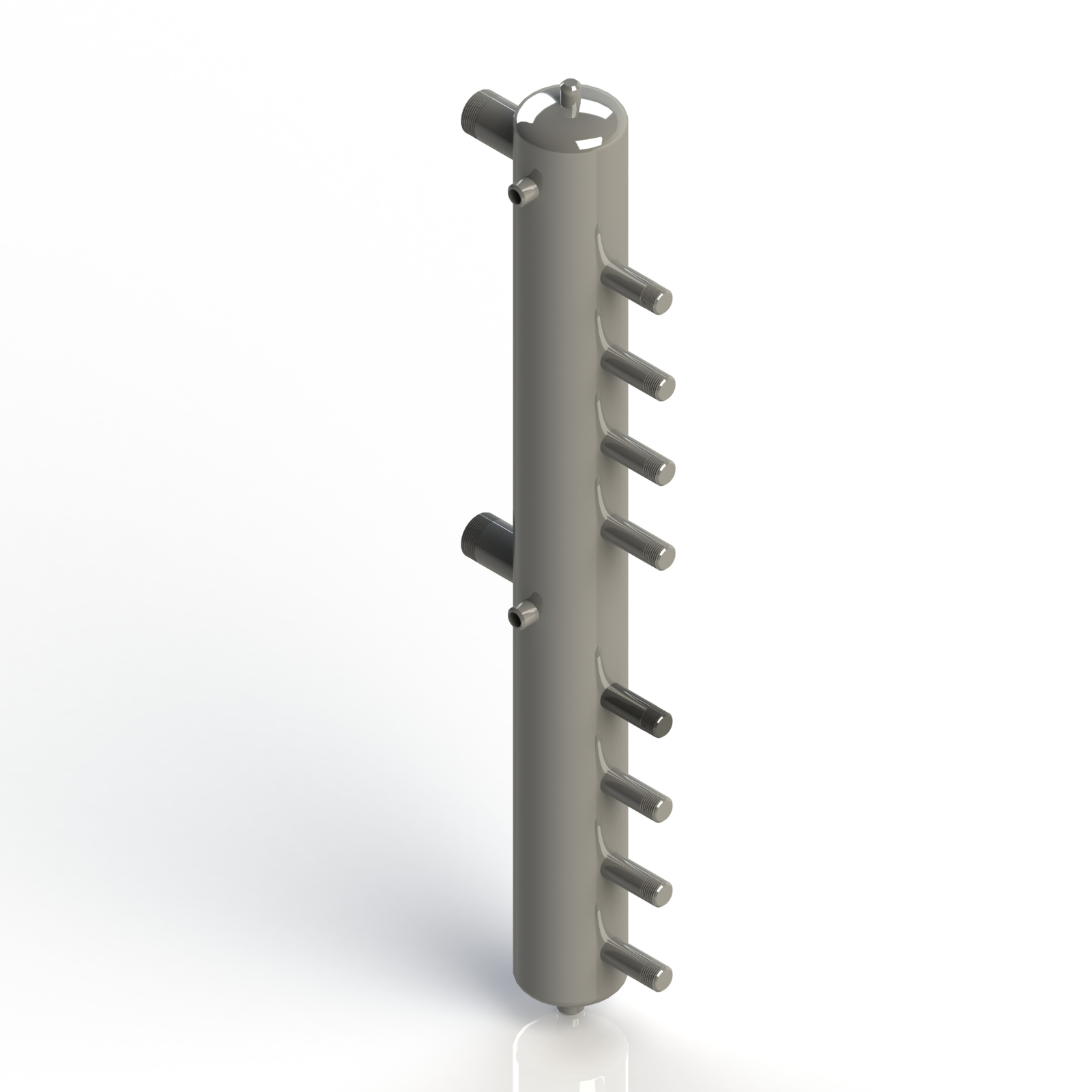

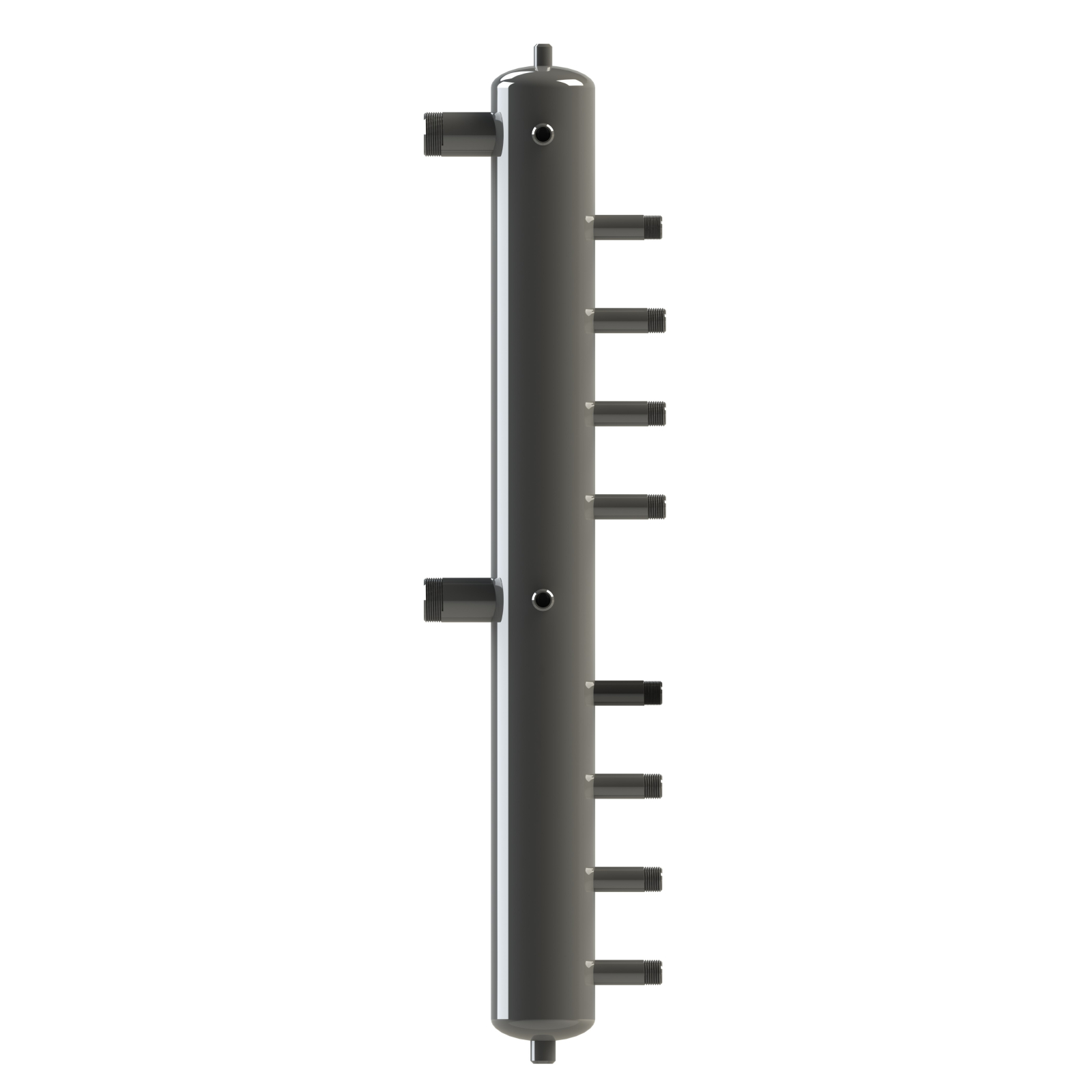

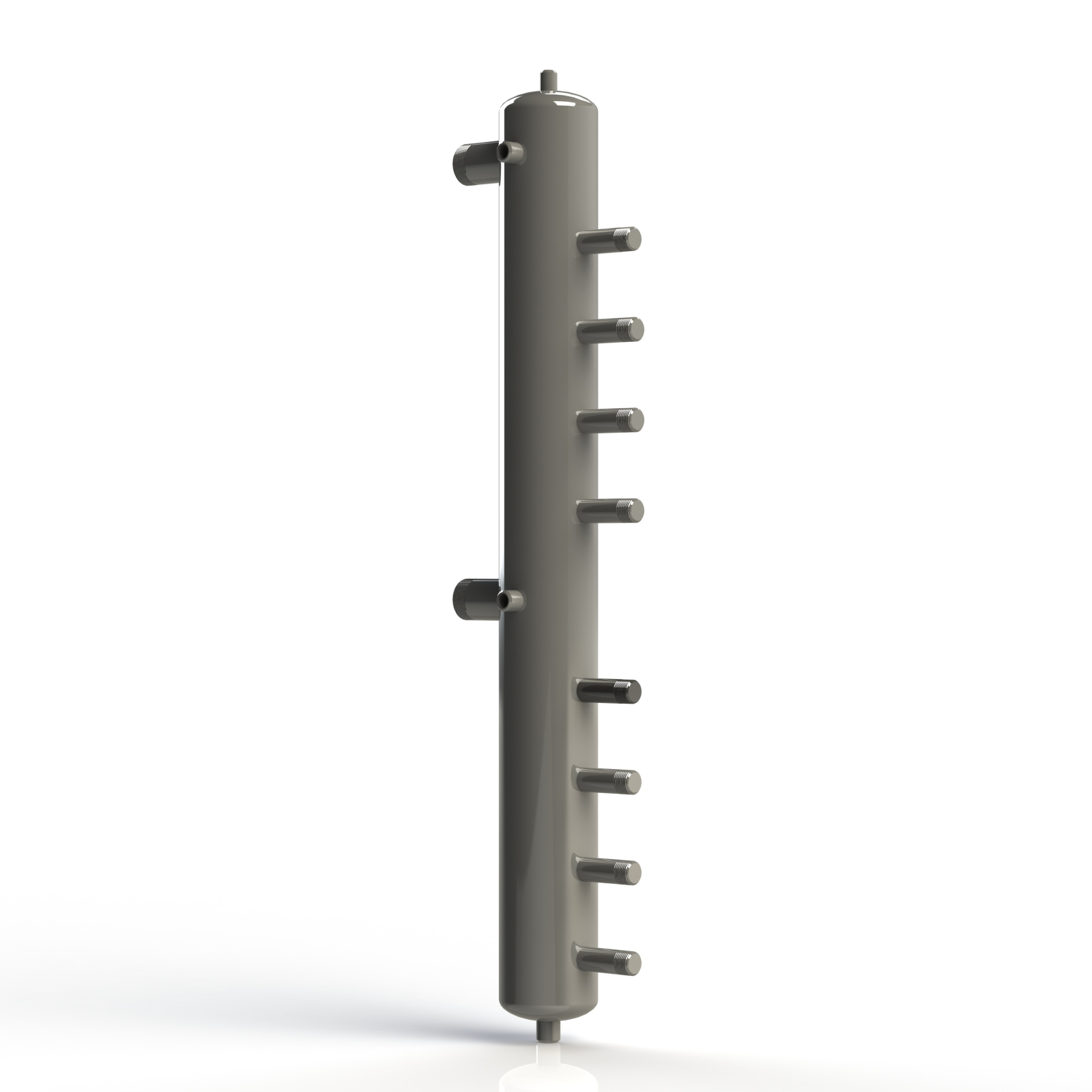

Butelia de egalizare, cunoscuta si sub numele de separator hidraulic, marca ECOTECH CQ002, este esentiala pentru sisteme de incalzire ce implica un singur cazan sau mai multe cazane. Construita din otel durabil cu o grosime minima de 3.6 mm, aceasta butelie este sudata in mediu protejat cu argon pentru a asigura o rezistenta optima. Procesul de vopsire garanteaza un finisaj profesional. Toate produsele sunt testate la o presiune de 10 bari, insa presiunea maxima recomandata pentru utilizare este de 10 bari.

Butelia de egalizare necesita o pompa dedicata pentru circuitul cazanului si cate o pompa pentru fiecare circuit de incalzire.

Utilizarile buteliei de egalizare includ:

atunci cand volumul de apa al cazanului este insuficient
cand debitul cerut de circuitele de incalzire depaseste capacitatea maxima permisa de cazan
in configuratiile cu cazane multiple montate in cascada
pentru sisteme cu mai multe circuite de incalzire, in special cand se combina incalzirea prin pardoseala cu radiatoare

Se recomanda montarea buteliei de egalizare in pozitie verticala pentru a asigura o stratificare optima a temperaturii si separarea eficienta a turului si returului. Daca spatiul este limitat, se poate monta si orizontal, cu circuitul cazanului amplasat in partea superioara.

Pachetul de livrare include:

corpul buteliei de egalizare

Butelia de egalizare este livrata fara izolatie.

Producator: THIC Izolatii Termice – Romania

Informatii siguranta produs

1) Identificarea produsului

Denumire: Butelie de egalizare (separator hidraulic)
Model: ECOTECH CQ002
Utilizare: instalații de încălzire (1 sau mai multe cazane), sisteme cu mai multe circuite (ex. radiatoare + încălzire în pardoseală)
Producător (menționat în descrierea comercială): THIC Izolații Termice – România

2) Date tehnice relevante pentru siguranță

(cele care influențează riscurile de presiune/temperatură)

Presiune maximă de lucru (PS): 10 bar
Temperatură maximă de lucru (TS): 90°C
Debit maxim: 8,5 m³/h
Număr circuite: 4
Racorduri: intrare 2”, ieșire 1”, filet interior
Dimensiuni (orientativ): lungime totală 1369 mm, diametru/“lățime” 114 mm
Testare (descriere comercială): testată la 10 bar; recomandare utilizare până la 10 bar

3) Utilizare prevăzută și utilizări interzise

Prevăzut: separare hidraulică și stabilizare debite/temperaturi între circuitul sursei (cazan/pompă) și circuitele consumatorilor în instalații de încălzire.

Interzis / nerecomandat:

folosirea peste 10 bar sau peste 90°C;
folosirea cu fluide periculoase/ inflamabile sau gaze (dacă nu există documentație specifică pentru asta);
utilizarea ca recipient pentru apă potabilă, dacă nu este declarat explicit ca atare de producător;
modificări constructive (tăiere, găurire, sudare, deformare, “adaptări” la fața locului).

4) Pericole principale

Presiune internă: risc de aruncare violentă a fluidului / rănire gravă dacă se desface sub presiune.
Temperatură ridicată: risc de arsuri prin atingere și opărire la scurgeri (până la 90°C).
Greutate/manipulare: risc de strivire/accident la ridicare, mai ales în spații înguste.
Montaj incorect: vibrații, șocuri hidraulice, aer în instalație, funcționare instabilă.

5) Reguli de instalare în siguranță

Instalarea să fie făcută de personal calificat (instalator/tehnician termic).
Înainte de montaj: verifică piesa (lovituri, fisuri, filete deteriorate, impurități).
Poziționare recomandată: vertical, pentru stratificare și separare tur/retur eficientă. Dacă se montează orizontal, circuitul cazanului se recomandă în partea superioară.
Montează astfel încât să existe acces la aerisire/golire și la verificări.
Asigură elemente de siguranță în instalație (în funcție de proiect): supapă de siguranță, vas de expansiune, manometru, aerisitor automat, filtru, robineți de izolare.
Nu forța alinieri: tensiunile în țevi pot crăpa sudurile sau filetele în timp.
După montaj: umplere controlată, aerisire, apoi probă de etanșeitate la parametri conform proiectului.

6) Reguli de exploatare

Nu depăși PS = 10 bar și TS = 90°C.
În funcționare: atinge numai cu protecție dacă suprafețele sunt fierbinți; izolează termic dacă e nevoie (produsul poate fi livrat fără izolație, conform descrierii comerciale).
Dacă apar: zgomote anormale, vibrații, variații mari de temperatură/debit → oprește instalația și verifică aerisirea, pompele, filtrele și echilibrarea hidraulică.

7) Întreținere și intervenții

Înainte de orice intervenție:
1. oprește sursa de căldură și pompele,
2. izolează cu robineți,
3. așteaptă răcirea,
4. depresurizează complet și golește secțiunea.
Verificări periodice: etanșeitate la racorduri, urme de coroziune, integritatea vopselei, depuneri.
Nu folosi flacără deschisă pentru “ajustări” și nu încălzi local corpul recipientului.

8) Transport și depozitare

Transport pe verticală sau bine calat; protejează filetele.
Depozitare în spațiu uscat, ferit de intemperii și substanțe corozive.
Evită loviturile (pot genera microfisuri în suduri).

9) Măsuri în caz de incident

Scurgeri / fisuri: oprește instalația, izolează zona, depresurizează, lasă să se răcească, apoi repară/înlocuiește componenta.
Opărire: răcire imediată cu apă (nu gheață), îndepărtează hainele ude dacă nu sunt lipite de piele; consult medical la arsuri serioase.
Risc de explozie locală (rar, dar posibil la supra-presiune): evacuează zona, nu interveni până nu scade presiunea și temperatura.

10) Conformitate și obligații legale (UE)

Pentru produse puse pe piață în UE, se aplică cerințe generale de siguranță conform Regulamentului (UE) 2023/988 (GPSR), aplicabil din 13 decembrie 2024.
Fiind echipament cu presiune peste 0,5 bar, poate intra sub incidența Directivei 2014/68/UE (PED), în funcție de parametrii de clasificare (PS, volum etc.).
Notă practică: în documentația livrată ar trebui să existe marcaj/încadrare (ex. SEP/categorie, dacă e cazul) și instrucțiuni ale producătorului.

11) Eliminare / reciclare

Corp metalic: predare la colectare fier vechi/reciclare.
Dacă a fost folosit cu antigel/inhibitori: elimină fluidul conform regulilor locale (nu la canalizare, dacă e contaminat).

AVERTISMENT: Produs pentru instalații termice în circuit închis. Nu desfaceți sub presiune. Risc de opărire (până la 90°C) și risc de accident prin supra-presiune (max. 10 bar). Montaj/mentenanță numai după oprire, răcire și depresurizare completă.

Denumire produs: Butelie de egalizare ECOTECH

Tip produs: CQ002

Tip acoperire: Vopsită

Garantie (luni): 24
