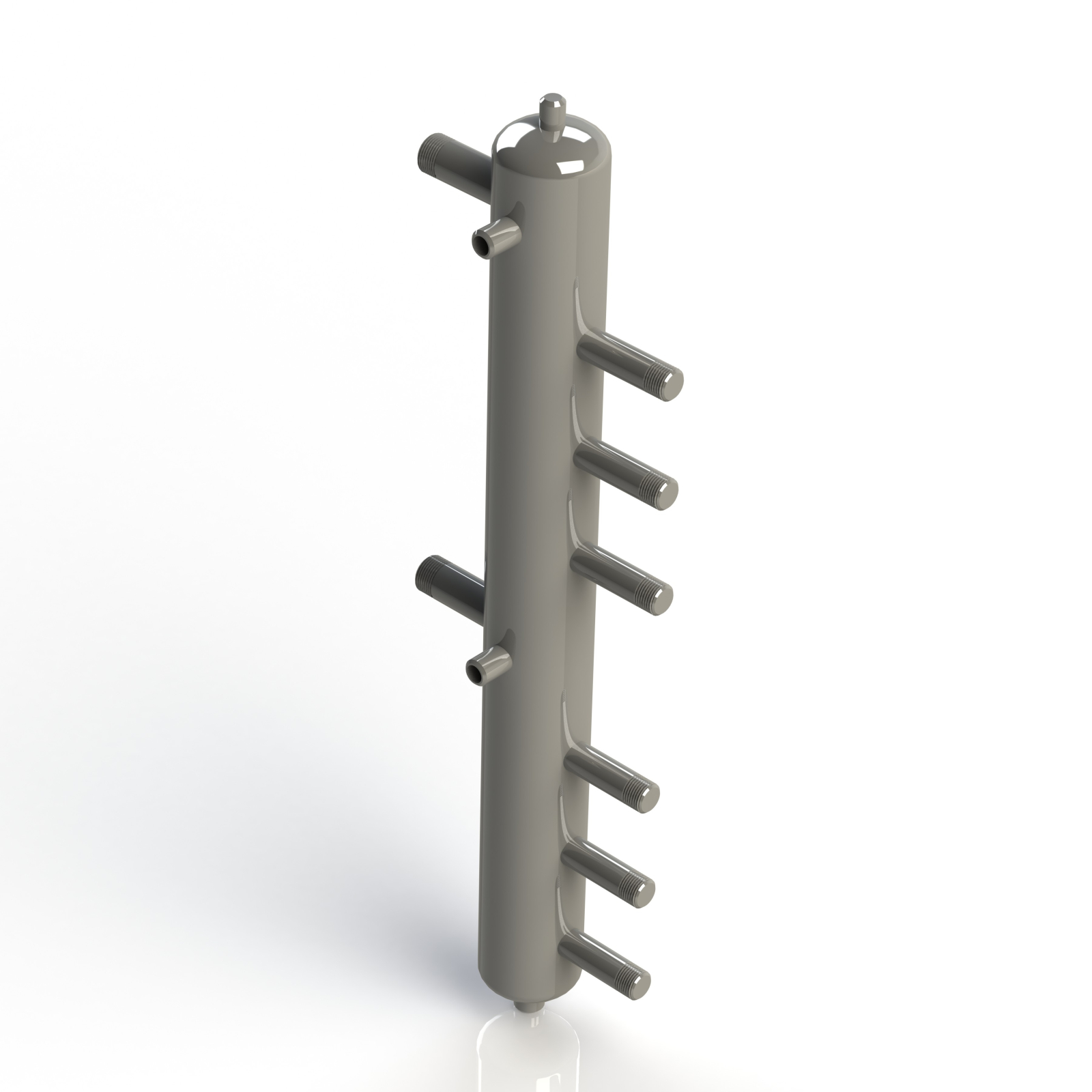

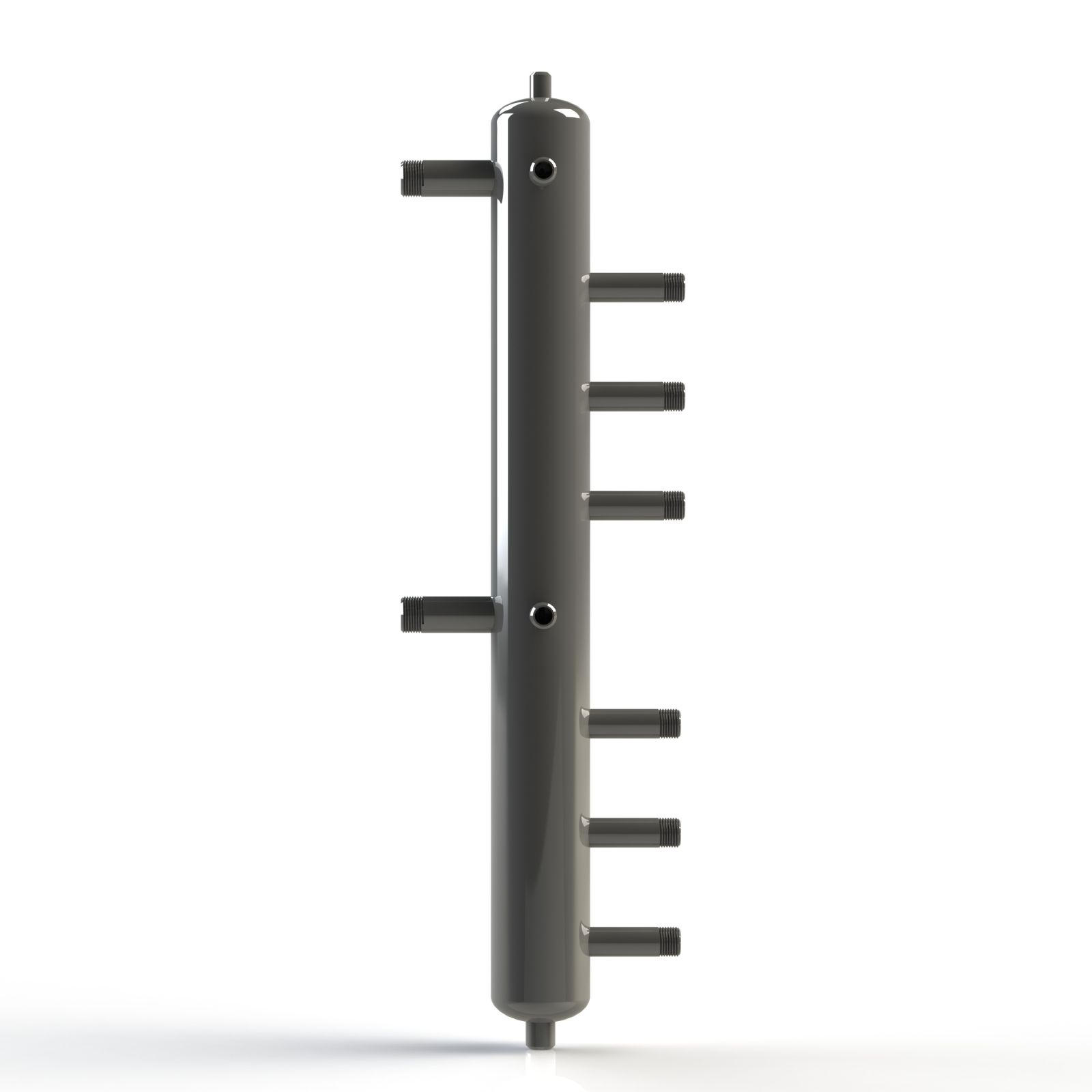

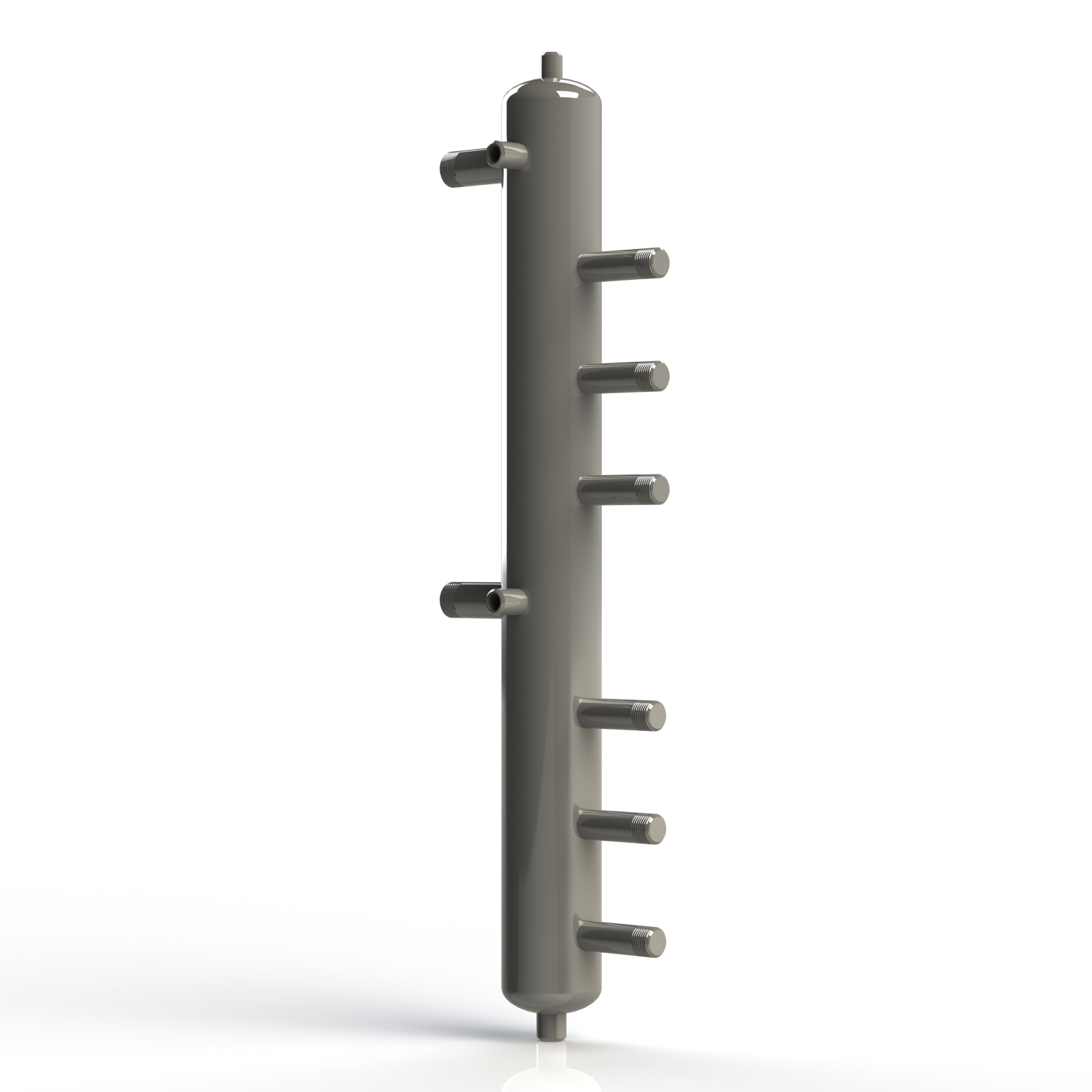

Butelie de egalizare ECOTECH CT114

Name: Butelie de egalizare ECOTECH CT114
Brand: THIC
SKU: 9008
Price: 732.05 RON
Availability: InStock

732,05 RON

Numar circuite iesire: 3

Diametru intrare (inch): 1 1/4

Diametru iesire (inch): 1

Debit (m3/h): 5

Temperatura ( °C ): 90

Presiune (bari): 10

In stoc

Limita stoc

Adauga in cos

Cod Produs: 9008 Ai nevoie de ajutor? 0728089787 / 0728089780

Adauga la Favorite

Descriere
Caracteristici
Review-uri (0)

Separatorul hidraulic sau butelia de egalizare ECOTECH CT114 este ideal pentru instalatiile cu un singur cazan sau multiple cazane.
Fabricata din otel de inalta rezistenta, cu grosimea minima a peretelui de 3.6 mm, aceasta butelie este sudata intr-un mediu protejat cu argon. Vopsirea este realizata intr-o cabina speciala. Fiecare produs trece printr-un test de presiune la 10 bar in fabrica, iar presiunea maxima de functionare recomandata este de 10 bar.

Acest tip de butelie necesita o pompa pentru circuitul cazanului si cate o pompa dedicata pentru fiecare circuit de incalzire.

Se utilizeaza in urmatoarele situatii:

atunci cand volumul de apa din cazan este insuficient
cand debitul solicitat de circuitele de incalzire depaseste debitul maxim admis de cazan
in cazul instalarii mai multor cazane in sistem de cascada
in sisteme cu mai multe circuite de incalzire, mai ales atunci cand se combina incalzirea in pardoseala cu radiatoarele

Montajul recomandat este in pozitie verticala pentru a asigura stratificarea eficienta a temperaturilor si separarea intre tur si retur. In lipsa spatiului necesar, se poate monta si orizontal, cu circuitul cazanului plasat in partea superioara.

Pachetul de livrare include:

corpul buteliei de egalizare

Butelia se livreaza fara izolatie.

Producator: THIC Izolatii Termice – Romania

Informatii siguranta produs

1) Identificare produs

Denumire: Butelie de egalizare (separator hidraulic) ECOTECH CT114
Destinație: separare hidraulică între cazan și circuitele de încălzire (3 circuite)
Producător: THIC Izolații Termice – România

2) Date tehnice cu impact de siguranță (limite)

Număr circuite: 3
Debit maxim: 5 m³/h
Presiune maximă de lucru: 10 bar
Temperatură maximă agent termic: 90°C
Racord intrare: 1 1/4”, racord ieșire: 1”, filet interior

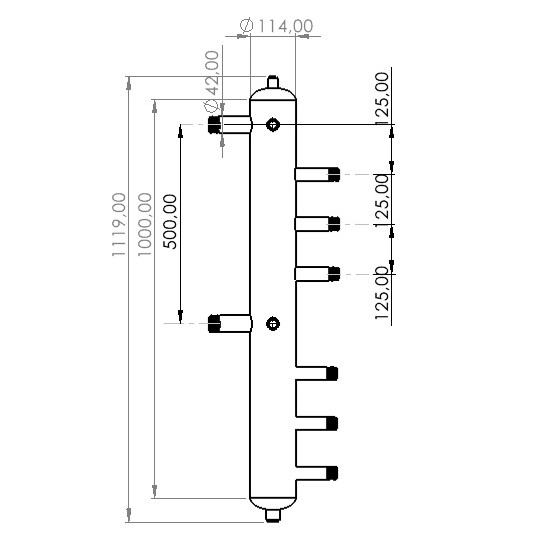

Dimensiuni: Lungime ~1120 mm, Ø / Latime 114 mm
Greutate orientativă: ~11,5 kg
Construcție: oțel sudat, grosime minimă perete 3,6 mm; produsul este testat în fabrică la 10 bar

Regulă de aur: nu depăși 10 bar și 90°C. Depășirea limitelor = risc real de avarie și accident.

3) Utilizare prevăzută

Doar pentru instalații de încălzire (agent termic) în care se dorește separare hidraulică și echilibrare a debitelor între cazan și circuite.
Necesită o pompă pe circuitul cazanului și câte o pompă dedicată pentru fiecare circuit.

Utilizări nepermise (siguranță):

Fluide agresive/corozive, fluide inflamabile, abur, aer comprimat, gaze.
Orice aplicație în afara instalațiilor de încălzire cu agent termic (dacă vrei altceva, trebuie specificație separată).

4) Riscuri principale

Suprapresiune / rupere (dacă nu există supapă de siguranță/vas de expansiune, dacă se închide instalația greșit, dacă îngheață agentul termic).
Arsuri (suprafețe fierbinți, lichid la 90°C).
Scurgeri (filete, etanșări, lovituri la transport, montaj greșit).
Risc mecanic (cădere la manipulare, prindere insuficientă în perete/podea).
Coroziune (instalație neprotejată, apă neconformă, oxigenare excesivă).

5) Transport, recepție, depozitare

Transportă produsul fără șocuri; protejează racordurile (capace/dopuri).
Verifică la recepție: deformări, fisuri la suduri, filet deteriorat, lovituri.
Depozitare: spațiu uscat, ferit de intemperii și agenți corozivi.

6) Montaj în siguranță (cerințe practice)

Montaj recomandat: vertical, pentru stratificare și separare tur/retur.
Dacă nu există spațiu: se poate monta orizontal, cu circuitul cazanului în partea superioară.
Fixare: suport solid (în funcție de greutate + vibrații + țevi pline cu apă).
Etanșare: folosește materiale compatibile cu temperatura și agentul termic (PTFE/cânepă + pastă etc., conform standardelor tale de montaj).

Obligatoriu în instalație (siguranță de sistem):

Supapă de siguranță corect dimensionată pe sursa de căldură / grup de siguranță.
Vas de expansiune dimensionat corect.
Aerisit corect (aerul în instalație = coroziune + zgomot + cavitație).
Robineți de izolare astfel încât să poți scoate butelia din funcțiune fără să golești tot universul.

7) Punere în funcțiune

Umplere lentă + aerisire.
Verificare etanșeitate la rece.
Creștere treptată temperatură; verificare etanșeitate la cald.
Confirmă că pompele sunt corect alocate pe circuite (cazan + fiecare circuit), exact cum cere configurația produsului.

8) Exploatare și întreținere

Verificări periodice: scurgeri la racorduri, urme de coroziune, zgomote de aer, vibrații.
Dacă apare nămol/magnetită în instalație: ia în calcul filtru magnetic / separatoare (în funcție de proiect).
La intervenții: oprește sursa de căldură, izolează, depresurizează, lasă să se răcească.

9) Echipament minim de protecție

Mănuși de protecție mecanică la manipulare.
Mănuși/ochelari la umplere/aerisire (stropi fierbinți).
Îmbrăcăminte de lucru; atenție la suprafețe fierbinți.

10) Conținut pachet și observații

Pachetul include: corpul buteliei de egalizare.
Produsul se livrează fără izolație.

11) Ce faci în caz de urgență

Scurgere majoră / zgomote anormale / presiune crește: oprește cazanul, închide alimentarea, izolează zona, depresurizează controlat, cheamă instalator/mentenanță.
Arsuri: răcire cu apă (nu gheață direct), evaluare medicală dacă e cazul.
