Butelie de egalizare ECOTECH CQ112

Name: Butelie de egalizare ECOTECH CQ112
Brand: THIC
SKU: 9012
Price: 810.7 RON
Availability: InStock

810,70 RON

Numar circuite iesire: 4

Diametru intrare (inch): 1 1/2

Diametru iesire (inch): 1

Debit (m3/h): 7

Temperatura ( °C ): 90

Presiune (bari): 10

In stoc

Limita stoc

Adauga in cos

Cod Produs: 9012 Ai nevoie de ajutor? 0728089787 / 0728089780

Adauga la Favorite

Descriere
Caracteristici
Review-uri (0)

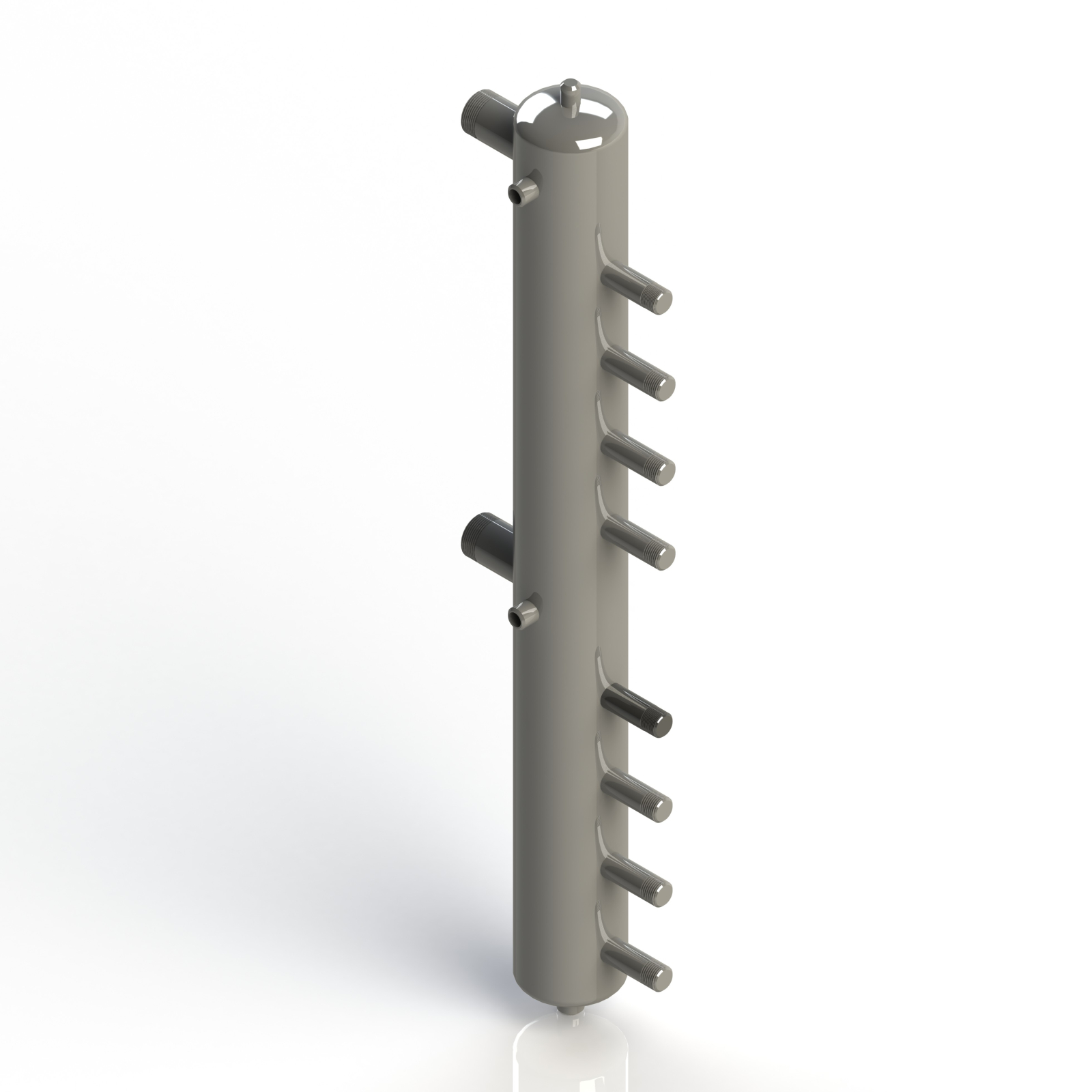

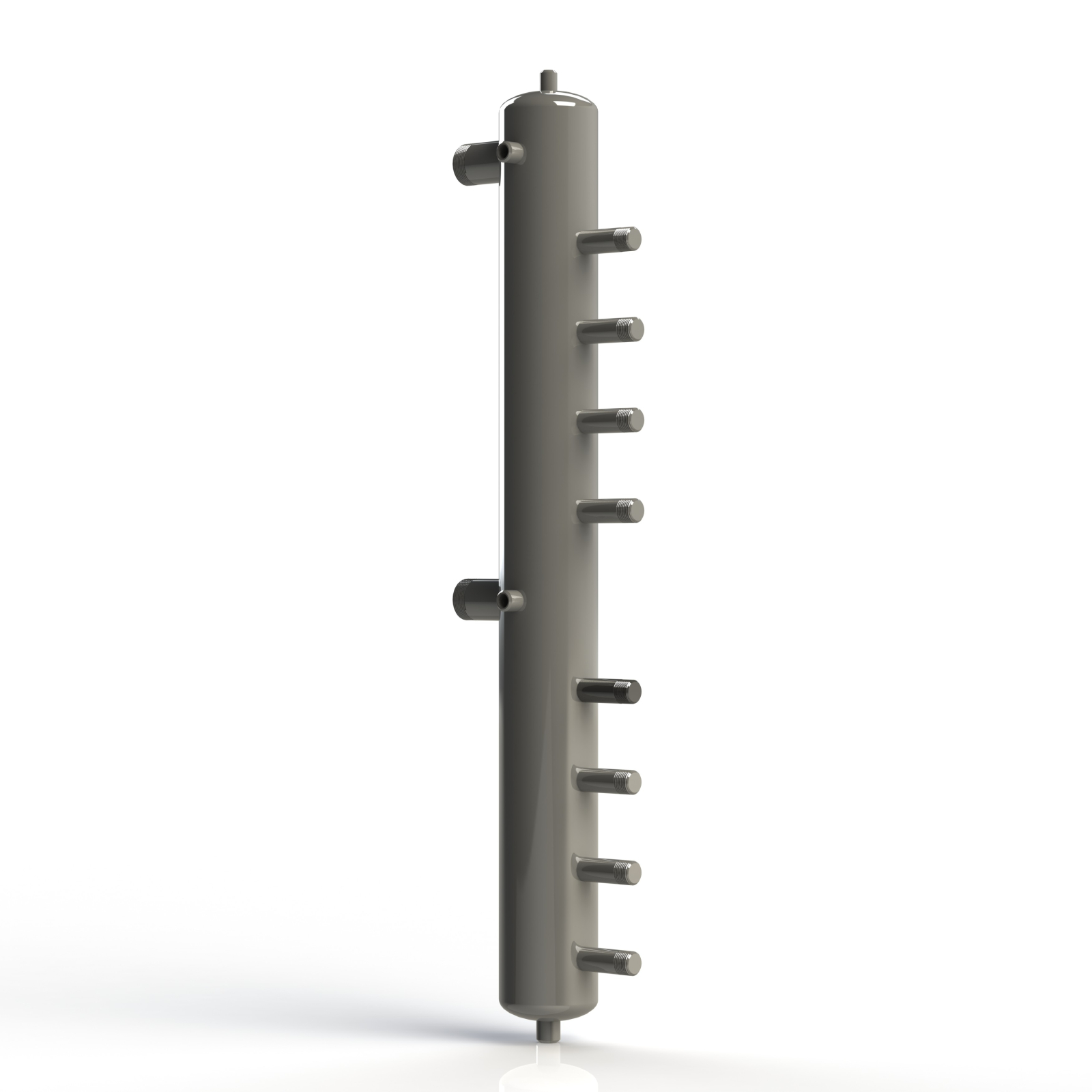

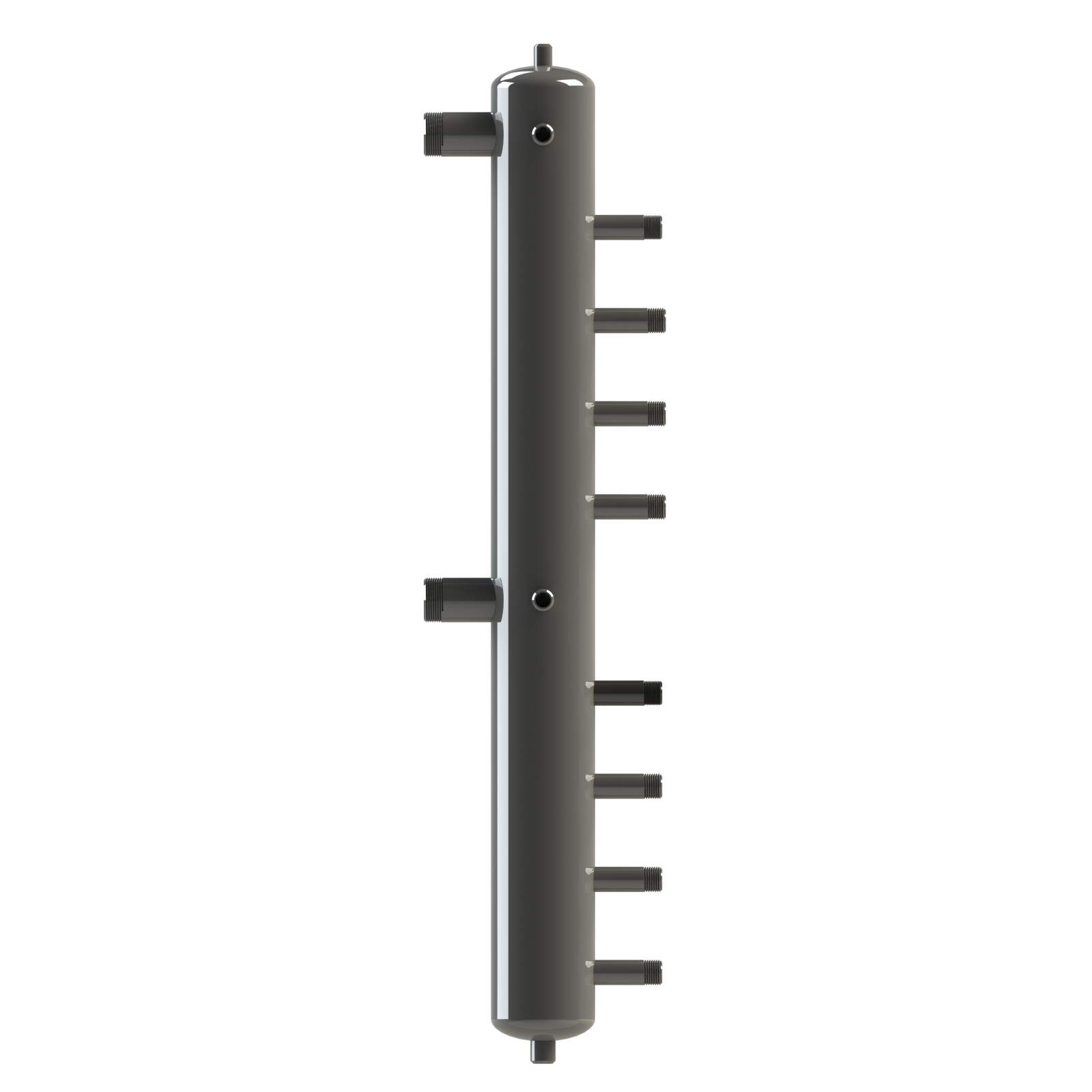

Butelia de egalizare sau separatorul hidraulic ECOTECH CQ112 poate fi integrata in sisteme de incalzire cu un singur cazan sau cu mai multe cazane.
Fabricate din otel de calitate superioara, aceste butelii au o grosime minima de 3.6 mm si sunt sudate intr-un mediu protejat cu argon, asigurand o durabilitate crescuta. Procesul de vopsire este unul meticulos pentru un finisaj profesional. Toate produsele trec prin teste riguroase la o presiune de 10 bari, cu o presiune maxima de operare recomandata de 10 bari.

Butelia de egalizare este proiectata pentru a functiona cu o pompa dedicata circuitului cazanului si cate o pompa pentru fiecare circuit de incalzire.

Utilizarea buteliilor de egalizare este indicata in urmatoarele cazuri:

atunci cand volumul de apa din cazan este redus
cand debitul cerut de circuitele de incalzire depaseste debitul maxim admis de cazan
in cazul montarii mai multor cazane in cascada
in sisteme cu multiple circuite de incalzire, in special in cele care combina incalzirea prin pardoseala cu radiatoare

Pentru o performanta optima, se recomanda montarea buteliei de egalizare in pozitie verticala, pentru a asigura stratificarea corecta a temperaturilor si separarea eficienta a turului de retur. Daca spatiul este limitat, butelia poate fi montata si orizontal, cu circuitul cazanului pozitionat in partea superioara.

Pachetul de livrare contine:

corpul buteliei de egalizare

Butelia de egalizare se livreaza fara izolatie.

Producator: THIC Izolatii Termice – Romania

Informatii siguranta produs

1) Identificare produs

Denumire: Butelie de egalizare / separator hidraulic ECOTECH CQ112 (4 circuite)
Utilizare: componentă pentru instalații de încălzire (și, în practică, și pentru circuite hidronice similare), pentru separare hidraulică între sursă și circuite de consum.
Producător (conform paginii produsului): THIC – România
Livrare: se livrează fără izolație

2) Date tehnice relevante pentru siguranță (limite de funcționare)

Debit: 7 m³/h
Număr circuite: 4
Racorduri: intrare 1 1/2", ieșire 1", filet interior
Presiune maximă de lucru: 10 bar
Temperatură maximă de lucru: 90°C

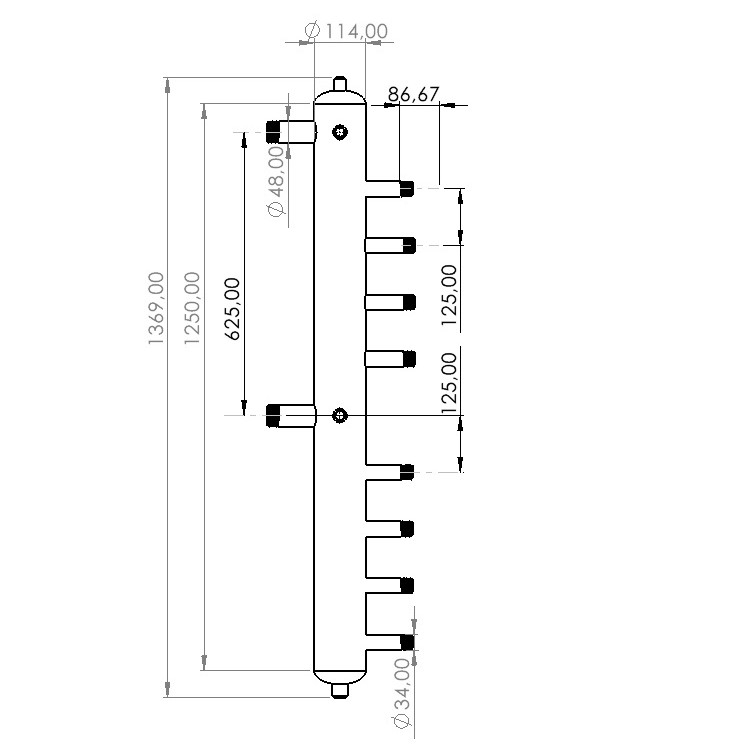

Dimensiuni: Lungime totală 1369 mm, Lățime 114 mm
Construcție: oțel, grosime minimă menționată 3,6 mm, sudură în mediu protejat
Testare: menționat test la 10 bar

3) Pericole principale

Supra-presiune (risc de fisurare/scurgeri/jet de apă fierbinte) dacă se depășesc 10 bar sau dacă instalația nu are protecții corecte.
Arsuri de la apă/agent termic la temperaturi ridicate (până la 90°C) și de la suprafețe fierbinți.
Inundație / avarii în caz de etanșare incorectă, filete forțate, montaj fără susținere, coroziune.
Condens + coroziune dacă lucrează pe răcire sau în spații reci/umede fără izolație.

4) Reguli de siguranță (obligatorii în practică)

Montajul trebuie făcut de personal calificat (instalator), conform schemei instalației și practicii din domeniu.
Nu depăși 10 bar și 90°C (limitele produsului).
Instalația trebuie să aibă protecții funcționale (ex.: supapă de siguranță, vas de expansiune, aerisire/purjare) – altfel orice componentă presurizată devine o „mini-bombă” hidraulică.
Înainte de orice intervenție: oprește sursa, izolează, depresurizează, lasă să se răcească.

5) Montaj sigur (recomandat)

Montaj vertical pentru performanță bună; pe verticală ai stratificare și separare mai corectă tur/retur.
În practică: aerisitor sus și drenaj jos (util la purjări/curățare).
Dacă spațiul e limitat: se poate monta și orizontal, cu circuitul cazanului în partea superioară.
Lasă acces pentru service (verificări, purjări) și evită coturi „lipite” imediat de butelie.
Recomandat: izolație pe butelie și racorduri pentru eficiență și reducerea condensului.

6) Punere în funcțiune

Verifică orientarea, strângerea racordurilor, susținerea mecanică (să nu stea „în filete”).
Umple instalația lent, aerisește/purgează, verifică scurgeri la rece.
Pornește sursa și pompele, verifică scurgeri la cald; urmărește presiunea în regim.
Dacă apar zgomote/vibrații/variații mari de temperatură, oprește și corectează schema/hidraulica (pompe, debite, aer).

7) Exploatare și întreținere

Verificare periodică: scurgeri, rugină, urme de condens, izolație deteriorată.
Minim anual (sau la revizia centralei): control etanșări + purjare/aerisire (dacă există aerisitor), verificare protecții instalație.
Nu folosi ca „punct de sprijin” pentru țevi/pompe fără console: vibrațiile îți mănâncă etanșările în timp.

8) Depozitare / transport

Depozitează în spațiu uscat; evită lovituri pe racorduri (deformezi filetele → scurgeri).
Protejează de substanțe corozive și de umezeală persistentă.

9) Ce faci dacă apare o problemă (procedură de urgență)

Scurgere puternică / jet: oprește sursa de căldură, oprește pompele, închide robineții de izolare, depresurizează după ce se răcește, cheamă instalator.
Suprapresiune: nu „ajusta din burtă”; verifică vas expansiune, supapă siguranță, umplere automată, temperaturi – cauza e aproape mereu în protecțiile instalației.

10) Notă de conformitate (pentru pagină de produs / GPSR)

În UE, produsele puse pe piață trebuie însoțite de informații clare de siguranță și identificare (cerințe generale de siguranță a produselor).
(Practic: denumire, producător + contact, utilizare prevăzută, limite, avertizări, instrucțiuni esențiale.)
