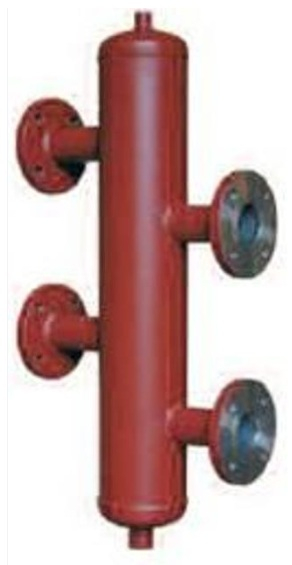

Butelie de egalizare ECOTECH C006

Name: Butelie de egalizare ECOTECH C006
Brand: THIC
SKU: 9049
Price: 4410 RON
Availability: InStock

4.410,00 RON

Numar circuite iesire: 1

Diametru intrare (inch): 6

Diametru iesire (inch): 6

Debit (m3/h): 70

Temperatura ( °C ): 90

Presiune (bari): 10

In stoc

Limita stoc

Adauga in cos

Cod Produs: 9049 Ai nevoie de ajutor? 0728089787 / 0728089780

Adauga la Favorite

Descriere
Caracteristici
Review-uri (0)

Aceasta butelie de egalizare termica este conceputa pentru a fi utilizata in instalatii de incalzire cu unul sau mai multe cazane. Fabricata din otel cu o grosime minima de 3.6 mm, fiecare unitate este sudata in mediu de protectie cu argon pentru o durabilitate sporita. Produsele sunt acoperite prin vopsire, realizata in mediu controlat, asigurand o finisare superioara. Fiecare butelie este testata la o presiune de 10 bar, cu o presiune de functionare recomandata de maximum 10 bar.

Dispozitivul functioneaza cu o pompa dedicata circuitului cazanului si o pompa pentru circuitele de incalzire, asigurand separarea hidraulica intre cele doua sisteme. Este util in situatiile in care:

volumul de apa din cazan este redus
debitul cerut de sistemele de incalzire depaseste capacitatea de circulatie a cazanului
sunt montate mai multe cazane in serie (cascada)
exista mai multe circuite de incalzire, in special in cazul combinatiilor de incalzire in pardoseala si radiatoare

Pentru o eficienta optima, este recomandata montarea verticala, asigurand astfel stratificarea termica si separarea dintre tur si retur. Daca spatiul nu permite, dispozitivul poate fi montat si orizontal, cu racordul cazanului situat in partea superioara.

Pachetul contine:

Corpul buteliei de egalizare

Butelia se livreaza fara izolatie termica.

Producator: THIC Izolatii Termice – Romania

Informatii siguranta produs

1) Identificarea produsului

Denumire: Butelie de egalizare / separator hidraulic ECOTECH C006
Destinație: instalații de încălzire cu unul sau mai multe cazane, pentru separare hidraulică între circuitul cazanului și circuitele de încălzire
Producător : THIC (Romania)

2) Date tehnice cu impact pe siguranță

Debit: 70 m³/h
Volum intern: 264 litri
Temperatură max. de funcționare: 90°C
Presiune: testată la 10 bar; presiune de funcționare recomandată max. 10 bar
Dimensiuni / racorduri: L=2280 mm, D=406 mm, flanșe DN150 PN10–16, golire 1/2", aerisire 1"
Construcție: oțel, grosime minimă perete 3,6 mm; sudură în mediu protector (argon); finisaj vopsit
Livrare: fără izolație termică

3) Utilizare corectă

Produsul se folosește ca “zonă cu viteză mică” pentru a decupla hidraulic circuitele (pompa cazanului vs. pompele consumatorilor). Este recomandată montarea verticală pentru stratificare termică; dacă se montează orizontal, racordul cazanului se recomandă sus.

4) Pericole principale

Presiune: risc de proiecții/jet de apă fierbinte la deschiderea necontrolată a instalației sau la defectarea armăturilor. (10 bar recomandat max.)
Temperatură: risc de arsuri (până la 90°C) mai ales fiind livrată neizolată.
Greutate / manipulare: vas voluminos (2280 mm; 264 L) – risc de accident la ridicare, răsturnare, strivire.
Scurgeri: flanșe/garnituri strânse incorect, vibrații, șocuri hidraulice.

5) Măsuri de prevenire (obligatorii în practică)

Montaj și punere în funcțiune de personal calificat (instalații sub presiune + apă fierbinte).
Asigură protecțiile instalației: supapă de siguranță, vas de expansiune, manometru/termometru, robineți de izolare, aerisire sus și golire jos (conform echipării/instalației).
Nu interveni (desfacere flanșe, aerisitor, golire) cât timp circuitul este sub presiune sau la temperaturi care pot produce arsuri.
Recomandat: izolare termică după montaj (reduce riscul de arsuri și pierderile). Produsul se livrează fără izolație.

6) Instrucțiuni esențiale de instalare

Verifică sensul tur/retur din proiect și poziționarea aerisirii (sus) / golirii (jos).
La flanșe DN150 PN10–16: folosește garnitura corectă, strângere “în cruce”, cuplu conform garniturii/șuruburilor.
După umplere: aerisește, verifică etanșeitatea și urmărește presiunea la rece/cald.

7) Exploatare și întreținere

Verificare periodică: etanșeitate flanșe, coroziune/ciobiri vopsea, funcționare aerisitor, golire depuneri.
La primele zile după pornire: repetă aerisirea și verificarea strângerilor (dacă proiectul/standardul de montaj o permite).

8) Ce faci în caz de incident

Scurgere majoră / creștere de presiune: oprește sursa de căldură, izolează cu robineții (dacă e sigur), lasă să se răcească, apoi depresurizează controlat; cheamă service.
Arsură: răcire imediată cu apă rece (nu gheață), protejare pansament steril și consult medical dacă e severă.

9) Conformitate

Acesta este un echipament care lucrează sub presiune; în UE, regulile PED (Directiva 2014/68/UE) se aplică echipamentelor staționare cu PS > 0,5 bar și cer proiectare/fabricație/evaluare a conformității corespunzătoare, în funcție de încadrare.
(În practică: te uiți pe plăcuța/eticheta produsului și pe declarația de conformitate/instrucțiuni livrate cu produsul.)
